產品簡介

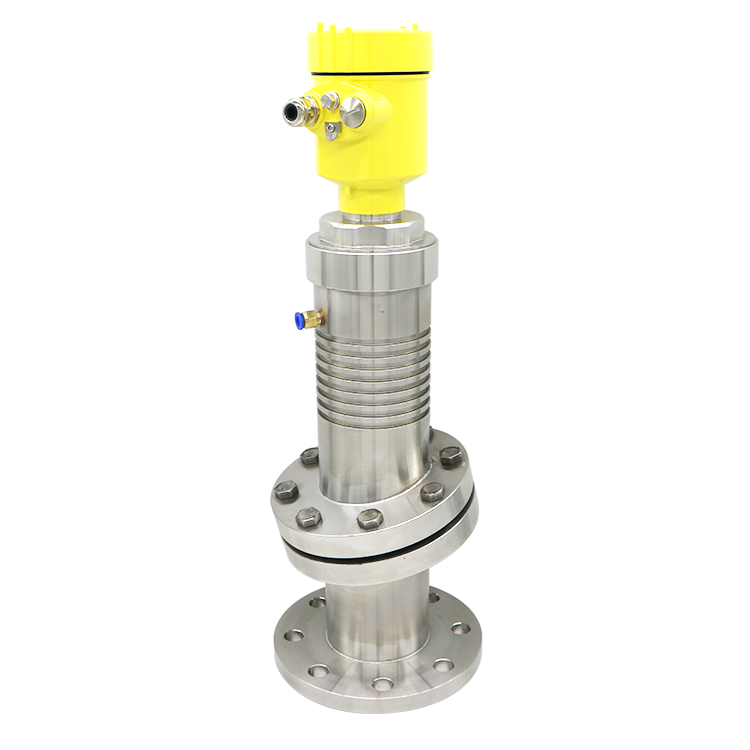

RD806系列產品，是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品***大量程可以達到120m, 盲區可以做到8 cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。
主要優勢
1、基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
2、5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。
3、***窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
4、波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。
5、支持遠程調試與遠程升級，減少等待時間，提高工作效率。
6、支持手機藍牙調試，方便現場人員維護工作
通信與調試
在現場可以通過LCD進行儀表調試，也可以用選配的上位機軟件在PC端進行調試。JKTA81與PC之間通過以下方式進行通訊：
1、USB轉RS485串口線（四線制）；
2、USB轉TTL串口線（兩線制）；
3、USB轉Hart-modem（兩線制）進行通信。也可用手機通過藍牙調試，使現場調試更安全、方便。還可以在異地，通過遠程模塊的4G網絡進行遠程調試。
技術規格
測量范圍 | 0.3 m~60m（固體） | 產品尺寸 | ?100*270mm |
測量精度 | ±1mm | 電纜入口 | M20*1.5 |
波束角 | 3°/8° | 推薦線纜 | AWG18或0.75mm2 |
使用介電常數范圍 | >=2 | 防護等級 | IP68 |
供電范圍 | 15~28.0VDC | 防爆等級 | ExdiaIICT6 |
故障輸出 | 3.8mA、4mA，20mA，21mA，保持 | 安裝方式 | 螺紋或法蘭 |
現場操作/編程 | 128×64 點陣顯示屏/4按鍵 可配置上位機設置軟件 | 凈重/毛重量 | 2.480Kg/2.995Kg |
工業溫度/濕度 | T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃ | 包裝箱尺寸 | 370*270*180mm |
天線類型 | 透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱膏/石英隔離法蘭盤 | 過程壓力 | -0.1~2MPa |
尺寸結構
