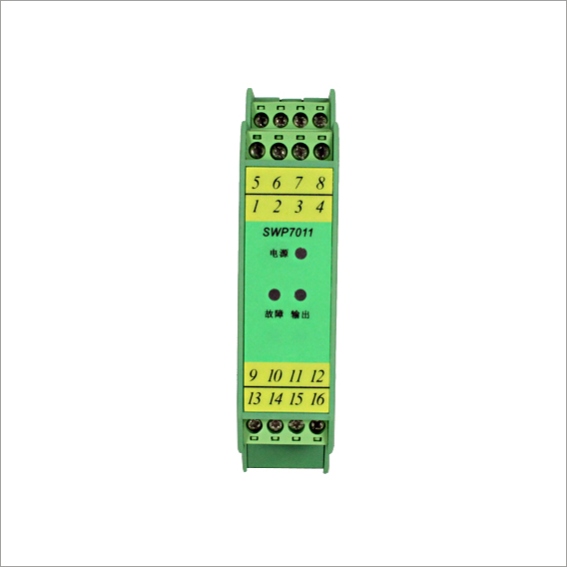

SWP7011-開關量輸入隔離器

ProductDetails

產品簡介

SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離,有效解決工業自動化控制系統現場干擾問題,保證系統的穩定和可靠運行。它是通用型產品,基本覆蓋系統中各種信號隔離、轉換等功能要求。

技術參數

規格參數

說          明

供電電壓

20~35VDC

電源功耗

(24V供電,繼電器觸點閉合時):

≤1.2W(SWP7011)    ≤1W(SWP7013)

≤2.2W(SWP7111)    ≤1.8W(SWP7113)

≤2.4W(SWP7018)    ≤2.0W(SWP7019)

信號輸入

開關、接近開關

配電電壓:≈8V(開路時)短路電流:≈8mA

信號輸出

繼電器輸出特性:

響應時間:≤20ms

驅動能力:250V,a.c.,2A或30V,d.c.,2A

負載類型:電阻性負載

晶體管輸出特性:

外部供電:≤40V,d.c.,電流輸出:≤40mA(有短路保護)

晶體管集電集輸出:高電平:VCC,     低電平:≤2.5V

晶體管發射極輸出:高電平:VCC-2.5V,低電平:≤0.5V

輸入和輸出特性(設置為同相控制時)

現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,通道綠色指示燈亮

現場開關開路或輸入回路電流<1.2mA,輸出繼電器開路通道綠色指示燈滅

輸入和輸出正反相控制設置

K2置為OFF時為開啟斷線檢測功能,為ON時關閉斷線檢測功能。

注:當以開關為輸入信號,需要斷線檢測時,須在開關兩端并聯10KΩ電阻。

電磁兼容性

符合GB/T18268工業設備應用要求

使用環境溫度

-20~+60℃

連接的現場設備

符合DIN19234的NAMUR接近開關、開關等現場設備

(包括本安型的壓力開關、溫度開關、液位開關等)

產品選型

型號規格

說          明

SWP7011

一進一出

信號輸入:開關、接近開關輸入

信號輸出:繼電器輸出

SWP7111

一進二出

SWP7018

二進二出

SWP7013

一進一出

信號輸入:開關、接近開關輸入

信號輸出:晶體管輸出

SWP7113

一進二出

SWP7019

二進二出

 選型資料及產品使用說明書

SWP7011說明書.pdf

SWP-7011.pdf

SWP-7013.pdf
